Angebot 3

Spezifikationen

• Länge 6000 mm
• Breite 3000 mm
• Innenhöhe 2275 mm

Bodenaufbau

• Umlaufendes U-Profil St 37, mindestens 120 mm hoch, 6 mm Wandung
• Im Raster von 625 mm eingeschweißte Quadratrohre St 37, 70 x 4 mm
• Zur Vermeidung von Kältebrücken müssen die Quadratrohre mit Holz aufgedoppelt werden
• 10 mm zementgebundene Duripaneelplatte nach DIN 4102
• 80 mm Mineralwoll-Isolierung, WLG 035
• Brandschutzklasse A1
• 21 mm wasserfest verleimte OSB-Holzwerkstoffplatte (keine Spannplatten)
• PVC-Fußbodenbelag „Classic“ D=2,5 mm in Bahnen verlegt, homogene Ware, Stöße verschweißt, zusätzliche Abdichtung zur Wand mit PU-Dichtfuge.
• Sockelleisten, hellgrau, an der Wand verschraubt
• Verkehrslast 3,5 KN/m², Punktlasten an jeder Stelle des Containers 1.0 KN
• Aufnahmekonsole am Boden- und Dachrahmen für Kabelmast
• Zwei Aufnahmeösen zur Befestigung der Auffahrrampen in den Türbereichen

Außenwände:

• Stahlskelettbauweise
• Pro Wand umlaufender Stahl-Rechteckrohrrahmen St 37
• Waagrecht und senkrecht eingeschweißte Stahlrohre St 37 Rasterabstand max. 880 mm
• Zur Vermeidung von Kältebrücken müssen sämtliche Stahlprofile mit Sperrholz aufgefüttert werden
• Wandaufbau von außen nach innen:
• Verzinktes Trapezblech D = 0,63 mm auf Stahlrahmen befestigt Güteklasse Z 275 DIN 17 162
• Die Hinterlüftung der Fassade muss gewährleistet sein
• Eine einfache Austauschbarkeit der Trapezblechprofile muss gewährleistet sein
• Eine entsprechende Konstruktionszeichnung ist dem Angebot beizufügen
• 80 mm Mineralwolle-Isolierung WLG 035
• Innenverschalung der Wände mit 10 mm starken beidseitig weißen, melaminharz beschichteten Spannplatten, Feinperlstruktur RAL 9010
• Die Spannplatten werden mittels verzinkter Schrauben an der mit Sperrholz aufgefütterten Stahlkonstruktion befestigt. Die Schraubenköpfe erhalten weiße Abdeckplatten, Plattenstöße mit ALU-Hutprofil mit Kunststoff-Füllprofil

Dach:

• 4 St. Kranösen
• Umlaufender Dachrahmen aus Spezialprofil mit integrierter Dachrinne
• Eingeschweißte Quertraversen im Raster von 62, 5 cm
• Verzinktes Stahlblechdach, D= 0,63 mm, mit maschinell fertigtem Stehfalz
• 16 mm V 100 Flachpressplatte
• 80 mm Isolieferung aus Mineralwolle, WLG 035
• Deckenverschalung mit 10 mm starken beidseitig weißen, Melaminharz beschichteten Spanplatten Feinperlstruktur RAL 9010. Die Spanplatten werden mittels verzinkter Schrauben an der Dachkonstruktion befestigt. Die Schraubenköpfe erhalten weiße Abdeckkappen. Plattenstöße mit ALU-Hutprofil mit Kusntstoff-Füllprofil
• Dachbelastung / Schneelast 1.5 KN/m²
• Dach begehbar
• Dachentwässerung mittles umlaufender Regenrinne und 1 St. außenliegendem Regenablaufrohr, D= mindestens 80 mm. Auf der Schmalseite (bildlich neben der Klimaanlage)
• Zusätzlich 1 St. Notüberlauf mit Wasserspeier immer auf der freien Längsseite, ganz rechts von außen betrachtet.

Eingangstüren:

• Eingangstüren 1-flüglig 3-seitig gefälzt, Türrahmen aus mind. 2 mm Stahlprofile St 37 mit Bedarfsflügel 1700 x 2100 mm bzw. 2 Stück 1-flügelig 1050 x 2100 mm mit Mineralwollisolierung, WLG 035
• Riegel-/ Fallenschloss, Außenseite mit Knauf, Innenseite mit Drücker, (Variante II mit Panikschloss) Türschilder, Drückergarnitur und Schilder in ALU eloxiert
• Obentürschließer mit Feststellung, zusätzlich 2 St. Sturmhaken
• Stahlzarge in Rahmenkonstruktion eingeschweißt, mit Dichtprofil
• Türschweller aus gekantetem, mind. 2 mm dickem Edelstahlblech
• 2 Riegel- und Magnetkontakte an den Eingangstüren
  (Variante I 1 St. Geh- 1 St. Bedarfsflügel)
• Variante II an jeder Eingangstür

Elektroinstallation:

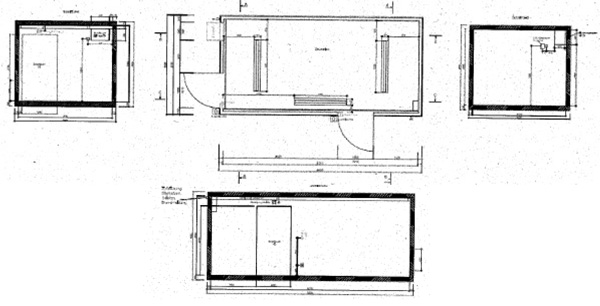

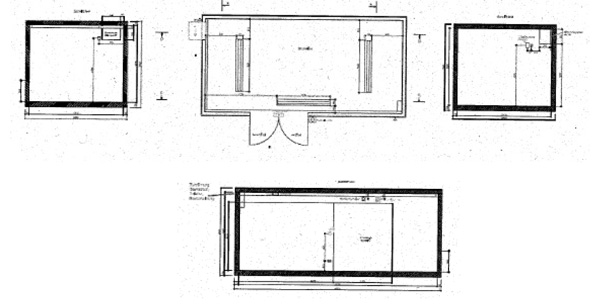

Nach VDE 0100 gemäß beiliegender Zeichnung.
Variante I und II in Unterputzausführung

• 1 St. Elektroverteilung mit erforderlicher Anzahl von SI-Automaten (jede Steckdose einzeln abgesichert)
• 1 St. Fi-Schutzschalter
• 7 St. Schuko-Steckdosen 230 Volt in Unterputzausführung
• 1 St. Lichtschalter / Steckdosenkombination (Variante I)
• 2 St. Lichtschalter / Steckdosenkombination mit Wechselschaltung (Variante II)
• 1 St. CEE Anschlussdose 16 A 5-polig, 400 Volt
• 3 St. Leuchtstoff-Wannenleuchten 2/58 Watt, - Kabelführung in Unterputzausführung
• 1 St. Beschilderung „Fluchtweg“ als Notlicht
• 1 St. Außenleuchte mit Bewegungsmelder über Türe und Tropfblech (Variante I)
• 2 St. Außenleuchte mit Bewegungsmelder über Türe und Tropfblech (Variante II)
• 1 St. Kabelkanal ca. 9 lfm mit Trennsteg
• 1 St. ca. 5 lfm Leerrohr für Datenleitung

Lüftung / Klimatisierung:

• 1 St. Wandlüfter, mit zusätzlicher Zwangsbelüftung
• 1 St. Wand-Klimagerät, Markenfabrikat, Kühlleistung: 2,6 KW mit eingebautem Heizregister, Heizleistung 2,1 KW, Wandkonsole, Anschluss, Absicherung.Im Container ist ein permanentes Temperaturfenster von minimal 10 bis maximal 40 Grad Celsius gewährleistet . Es sind lediglich folgende Fabrikate zugelassen: Siemens, York, Carrier, Technibel und Daikin.
• 1 St. Elektrische Verriegelung Lüftung / Klimatisierung, sodass nur der Betrieb von Klimaanlage oder Lüftung möglich ist.
• 1 St. Kabeldurchführungen für Stromanschluss, Daten, Einbruchmeldung

Betriebsfertige Brandmeldeanlage:

• 1 St. Rauchmelder, Verkabelung in Unterputzausführung
• 1 St. Akustische Meldung

Lackierung:

• Container entfettet, phosphatiert
• Grundierung (Dicke min. 60 µ) und Deckenlackierung (Dicke mind. 80 µ), Korpus RAL 1015, Dachrahmen RAL 3000, Bodenrahmen RAL 7005

Rammschutz:

• Rammschutz gem. beigefügter Zeichnung, D= 10 mm

Kantenschutz-Zarge:

• 2 mm dicke, gekantete Stahlwinkelprofile zum Schutz der Türleibung, Höhe ca. 6025 mm

Für weitere technische Details wenden Sie sich bitte an Herrn Hans Mittelhammer,
Clean Tech Service GmbH,
Tel. 08102/ 89 59 39.
